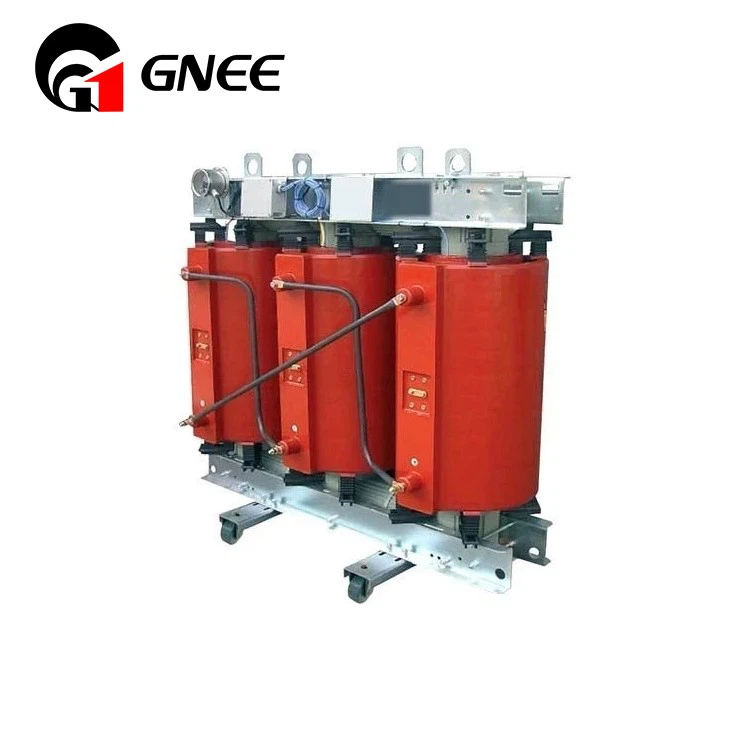

1. יצרני שנאים חולקים את הפרמטרים הטכניים העיקריים של שנאים:
בסביבת השימוש ותנאי ההפעלה שצוינו של השנאי, הנתונים הטכניים העיקריים מסומנים בדרך כלל על לוחית השם של השנאי. הוא כולל בעיקר קיבולת מדורגת, מתח מדורג והפרדה שלו, תדר מדורג, קבוצת חיבור מפותל, נתוני ביצועים מדורגים (מתח עכבה, זרם ללא עומס, איבוד ללא עומס ואובדן עומס) ומשקל כולל.
א. קיבולת מדורגת (kVA): מתח נקוב. הקיבולת שניתן לספק במהלך פעולה רציפה של הזרם הנקוב.
ב. מתח מדורג (kV): מתח העבודה שהשנאי יכול לעמוד בו בעת עבודה ממושכת. על מנת לענות על הצרכים של שינויי מתח ברשת, בצד המתח הגבוה של השנאי יש ברז, ומתח המוצא בצד המתח הנמוך מותאם על ידי התאמת מספר הסיבובים של פיתול המתח הגבוה.
ג. זרם מדורג (A): הזרם שהשנאי מאפשר לעבור לאורך זמן מתחת לקיבולת המדורגת.
ד. אובדן ללא עומס (kW): מתח נקוב בתדר נקוב, המופעל על המסופים של פיתול אחד, וההספק האפקטיבי שנקלט כאשר הפיתולים האחרים פתוחים. זה קשור לביצועים של הברזליריעת פלדת סיליקון ליבה, תהליך ייצור ומתח מופעל.
ה. זרם ללא עומס (%): כאשר השנאי נמצא במתח נקוב והצד ללא עומס, הזרם העובר דרך הפיתול מתבטא בדרך כלל כאחוז מהזרם הנקוב.
ו. אובדן עומס (kW): כאשר הפיתול המשני של השנאי מקוצר, יצרן השנאים מאמין שהזרם הנקוב עובר דרך עמדת ההקשה המדורגת של הפיתול הראשוני. בשלב זה, הכוח הנצרך על ידי השנאי.
ז. מתח עכבה (%): כאשר הפיתול המשני של השנאי מקוצר, המתח גדל באיטיות מהפיתול הראשוני, וזרם הקצר של הפיתול המשני שווה למתח הנקוב המופעל על הצד הראשוני. מבוטא בדרך כלל כאחוז מהמתח הנקוב.
ח. פאזה ותדירות: נקודת ההתחלה התלת פאזית מיוצגת על ידי s, ונקודת ההתחלה החד פאזית מיוצגת על ידי d. תדר התקן הלאומי של סין f הוא 50Hz. יש מדינות 60Hz בחו"ל (כגון ארה"ב).
I. עליית טמפרטורה וקירור: הפרש הטמפרטורה בין הטמפרטורה של מתפתל השנאי או השמן העליון לבין הסביבה הסובבת של השנאי נקרא עליית הטמפרטורה של משטח השמן המתפתל או העליון. מגבלת עליית הטמפרטורה של מתפתל השנאי השקוע בשמן היא 65K, וטמפרטורת פני השמן עולה ל-55K. ישנן גם שיטות קירור שונות: קירור עצמי של שמן, קירור אוויר מאולץ, קירור מים, צינורות, שבבים וכו'.
י. רמת בידוד: ישנם תקנים לדרגת בידוד. רמת הבידוד מוצגת באופן הבא: רמת הבידוד של שנאי עם מתח נקוב במתח גבוה של 35kV ומתח נקוב במתח נמוך של 10kV היא LI200AC85/LI75AC35. ביניהם, LI200 הוא שנאי עם עמידה במתח ברק במתח גבוה של 200kV, עמידה בתדר הספק במתח של 85kV ועמידה בפני דחף ברק במתח של 75kV. מתח העמידות בתדר החשמל הוא 35kV. רמת הבידוד הנוכחית של מוצרי השנאים הטבולים בשמן של Oaks High-Tech Co., Ltd היא LI75AC35. מתח העמידות לדחף ברק במתח גבוה של השנאי הוא 75kV, מתח העמידות בתדר החשמל הוא 35kV, והמתח הנמוך הוא 400V, שניתן להתעלם ממנו. k, תווית קבוצת חיבור: שנאי 1. לפי יחסי הפאזות של הפיתולים המשניים, פיתולי השנאים מחוברים לשילובים שונים, הנקראים קבוצות פיתולים מחוברות. כדי להבחין בין חיבורים שונים, נעשה שימוש לעתים קרובות בסימון שעון. כלומר, כמות מתח קו הצד במתח גבוה קבועה על המחט הארוכה של השעון, אשר קבועה על 12, וכמות מתח הקו הצדדית במתח נמוך משמשת כמחט הקצרה של השעון. שָׁעוֹן. אם מסתכלים באיזה מספר המחט הקצרה, היא משמשת כקבוצת החיבורים המתאימה. תג של.
